技术丨包装装车收尘系统改造应用

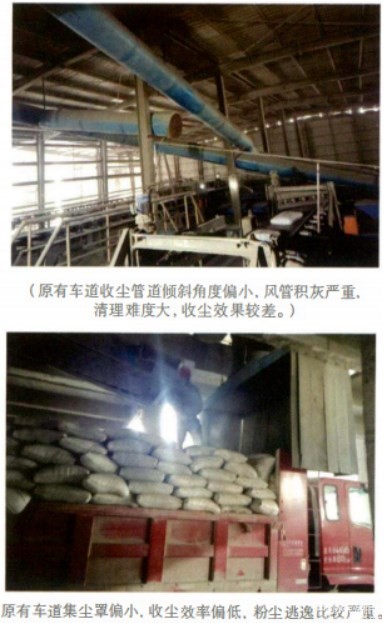

JY公司自投产以来，包装系统的粉尘散排治理工作一直不尽如人意，2015年进行过一次车道收尘改造，虽然有一定效果，但已经达不到目前的职业卫生要求，包机正常运转情况下，包装作业车间粉尘浓度处于超标状态，一方面危害到作业人员的职业健康，另一方面背离水泥行业环保领跑者的企业愿景。车道收尘改造前现场见图1。

图1 车道收尘改造前现场图

根据国家安监总局2017年34号文件的要求，现有水泥生产企业的水泥包装作业场所必须满足职业卫生的要求，即：总尘<4mg/m3；呼尘<1.5mg/m3。JY水泥有限公司在2015年对袋装水泥装车系统进行的除尘治理工程，只能达到环保要求，无法满足职业卫生的要求，必须进行升级改造。

本次改造需要解决的问题：

(1)吸风罩安装位置不能影响工人操作。

(2)含尘气流不能从操作工面部通过。

(3)保证粉尘捕集率大于98%。

(4)在装车皮带机前后、上下移动过程中，保证扬尘点始终处于集尘罩的工作范围内。

(5)在提高粉尘捕集率的同时，尽量降低需要净化处理的含尘气体总量。

(6)针对较长的水平风管，解决粉尘沉降堵塞。

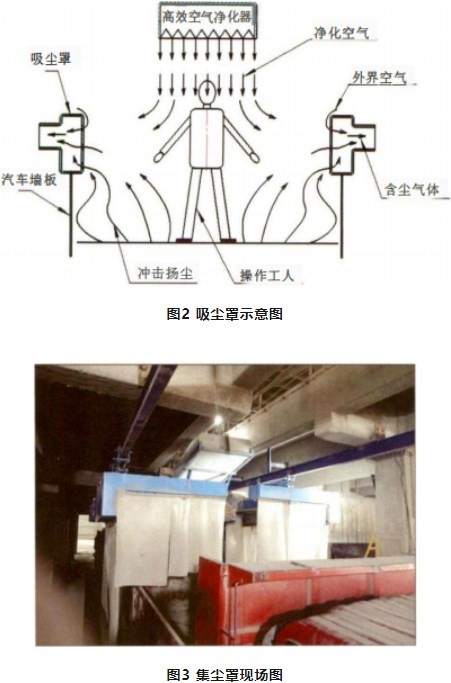

装车机吸尘罩采用四方合围，侧、下吸风方式，使落包时产生的扬尘向侧方和皮带机下方流动，进入侧、下部的吸尘罩。同时在工人操作区域上部安装净风系统，让经过高效净化的空气从上部向下流经操作区域，抑制落包处粉尘的上扬，并通过侧吸尘罩收集，从而确保工人操作区域空气质量始终满足职业卫生的要求。吸尘罩示意图见图2。集尘罩现场见图3。

集尘罩在不影响操作工人的前提下，能很好的收集粉尘，而且能根据车辆大小、装车位置的不同，及时调整，在保证满足职业卫生的前提下，尽量降低需要净化处理的含尘气体总量。为了保证各种可能的突发情况下的安全，集尘罩设计成双侧半合围结构，一方面方便操作人员的进出，保证职业健康，另一方面，在发生装车皮带机电器故障，无法停止，或汽车突然移动等危险情况时，保证操作人员的安全。因此：两半集尘罩上各有一个出风口分别连接抽风主管(两套)，抽风主管一端与集尘罩相连接。另一端与水平伸缩主管(两套)相连接，连接处为一可旋转活动接头。保证在装车过程中集尘罩升降自如。在两半集尘罩上各安装一套剪刀架式丝杆升降机。升降机上部安装在与伸缩管共用的轨道上，实现集尘罩与皮带机同步移动、升降的功能。

移动式装车皮带机两侧楼板下面安装两套工字钢轨道和两套可伸缩的水平抽风主管，每套主管采用2节伸缩性水平管加一节固定管；每根管之间的密封采用胶皮密封，其内安装滑轮，管外安装滑轮并放在轨道上，使其随皮带机的水平移动而伸缩。集尘罩水平抽风主管见图4，自动清灰伸缩风管原理见图5。改造前后监测数据见图6。

改造后集尘罩覆盖率较高，收尘效率得到明显提高，一方面空气净化器有效保证作业人员的呼吸空气质量，另一方面现场作业环境得到明显改善，作业车间总尘由改造前的8.5mg/m3下降到1.8mg/m3，呼尘由改造前的2.5mg/m3下降到0.48mg/m3。

水平抽风管的自动清灰装置保证了抽风截面积，收尘风量稳定性得到保证，改造后已经运行两个月，收尘风量和收尘效率稳定。

作者：刘晨浩1，杨美化2，高玉虎2

所属：1葛洲坝崇左建材有限公司；2陕西实丰水泥股份有限公司

来源：《中国水泥》
