技术丨防砸雷达在水泥厂磅秤系统中的应用

前言

成县祁连山水泥有限公司拥有一套磅秤无人值守自动称重系统，其中包含有磅秤7台，磅秤道闸自动抬杆采用红外对射入侵探测进行控制。由于太阳光直射（折射），汽车行驶共振、雨雪天等因素导致对射偏离从而引发道闸错误启、停，造成不必要的损失。所以针对如此使用动作频繁、涉及区域面积小、要求精度高、要求动作迅速等问题，需要一种抗干扰性强、安装简单、设置方便、灵敏度高的要求，实现车辆在称重过程中稳定、快速、灵敏的控制道闸启、停动作，使磅秤自动称重系统安全、稳定、高效运行。

防砸雷达是一种触发雷达，采用79GHz技术，通过2个雷达信号输出接口输出的继电器信号对道闸、停进行控制。利用高频电磁波射频信号，对车辆进行感知识别，进而控制道闸的启、停。雷达信号技术具有较好的穿透性、抗干扰能力和方向性，不受光照、雨雪等恶劣天气的影响。防砸雷达系统主要由雷达信号发射器、天线、接收器、信号处理器等组成。当车辆驶入磅秤时，雷达信号发射器向车辆发射高频电磁波，车辆反射信号回传，由天线接收，通过信号处理器处理后实现车辆的识别和道闸的控制。防砸雷达系统采用数字化处理技术，可以对车辆的速度、方向、距离等进行全方位感知，确保车辆经过道闸时的安全性和稳定性。

1、高精度：防砸雷达采用高精度的信号处理技术，能够对车辆进行全方位感知。2、高稳定性：防砸雷达采用数字化处理技术，能够有效的消除各种干扰信号，确保道闸控制系统的高稳定性。3、高抗干扰性：能够高有效的抵抗光照、震动、雨雪等恶劣条件的影响。4、高可靠性：防砸雷达采用高可靠性的硬件设计，实现长时间的高稳定运行，减少磅秤自动称重系统的故障率。

防砸雷达一般使用箱体安装方式，安装高度60CM（雷达下边沿距离路面）。利用道闸箱体侧面钻孔，将防砸雷达安装于上、下磅秤车辆经过的道闸箱体面上（即：雷达法向照射车道）。安装位置如图1所示。

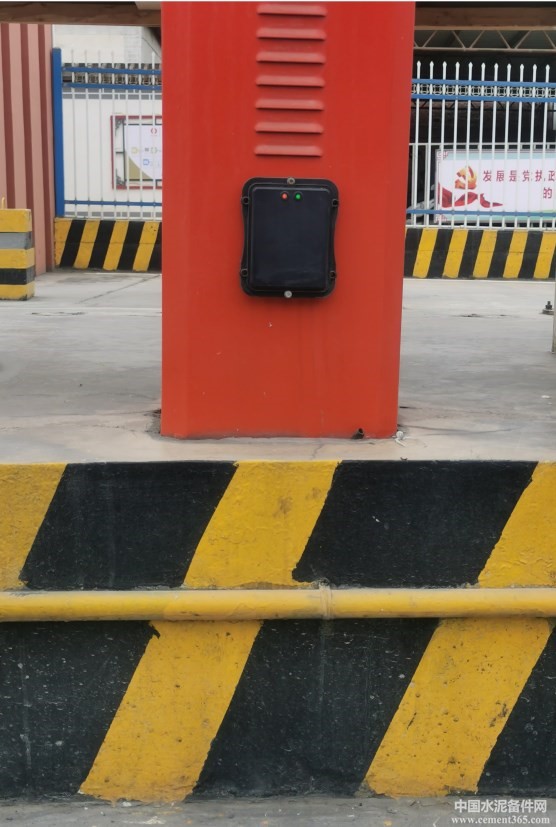

图1 安装位置

水泥厂磅秤自动称重系统中，道闸控制启、停一直是自动称重系统非常重要的一环，道闸启、停控制的稳定性直接影响整个自动称重系统的稳定性。道闸启、停的高灵敏度、高精度、高稳定性、高抗干扰性、高可靠性自始至终都是整个自动称重系统的核心要求。利用防砸雷达为企业自动称重系统道闸控制启、停提供一条新的思路，可以使自动称重系统更加稳定、高效的运行，具有良好经济效益。

作者：徐晋

企业：《成县祁连山水泥有限公司》
