技术丨无线网桥在布料堆棚中的应用

前言

成县祁连山你水泥有限公司内有一座占地约7500平方米的联合预均化堆棚，内有三台取料机，三台取料机均采用DCS远程控制，现场无岗位人员进行操作。在进行远程操作改造完成初期，由于现场网络传输方式为有线传输，信号中转较为繁琐、部分位置线路磨损严重、现场环境差等问题，导致设备运行信号、控制信号经常出现延迟和中断，从而严重影响取料机工作效率和相关主机运转率，对公司生产造成较大损失。鉴于此，现场需要一套突破现场环境限制的工业局域网络设备，要求传输距离远、信号传输平稳可靠、对环境要求较低、抗干扰能力强、安装调试方便，实现现场设备信号和中控控制信号传输平稳、高效，使取料机自动化控制系统运行稳定，从而提高现场取料机运行效率和主机设备运转率。

无线网桥的工作原理工作原理是将气体作为介质传播信号。简单地说，一端网桥将网线中的信号转换为无线电磁波信号，并定向发射到空气中。另一端的网桥功能正好相反。它接收空气中的无线电磁波信号并转换为有线信号。本次现场网络改造所采用无线网桥设备型号为COMFAST CF-E317，产品采用高通芯片，具有24dBi蝶形天线，实测设备在空旷地带传输距离为11KM，信号传输功率为60dBm，支持IEEE802.11a/an无线标准，防护等级为IP65，采用POE方式灵活供电，无线传输速率为5.8GHz，300Mbps。

现场安装三台无线网桥发送端，面对取料机运行轨道进行无线网络全覆盖，无线网络速率采用5.8Hz模式，具有穿透性较强，传输距离大，在碟形天线内形成60°扇面信号覆盖，不受设备及建筑、现场扬尘等因素影响。

现场安装三台发送端设备，通过天线角度调整以及三台发送端设备内部设置，形成以三台取料机运行轨道为中心的长方形无线网络覆盖区域，三台取料机顶端各安装一台无线信号接收装置，保证了每台取料机在各自运行区间内接收到的无线信号强度一致，从而达到中控至现场的控制信号和设备运行信号的平稳传输。

1、适应性强：IP65防护，防雷、防水、防冻、防尘、防高温、抗氧化，再恶劣的环境也能保证正常使用。

2、覆盖面广：采用蝶形天线，形成60°扇形覆盖面。

3、灵敏度高：全身采用金属抛物面，收信灵敏。

4、传输距离远：采用高通芯片，搭配PA功放提高效率，实测在空旷环境下传输距离达到了11KM。

无线网桥安装一般安装于现场建筑物竖杆上，将不锈钢扎带穿过固定底座四个插槽，绕过竖杆收紧，将无线网桥固定在竖杆上，再根据需求调整安装角度，使接收双方三个信号强度指示等全部亮起，使无线信号强度达到最大。

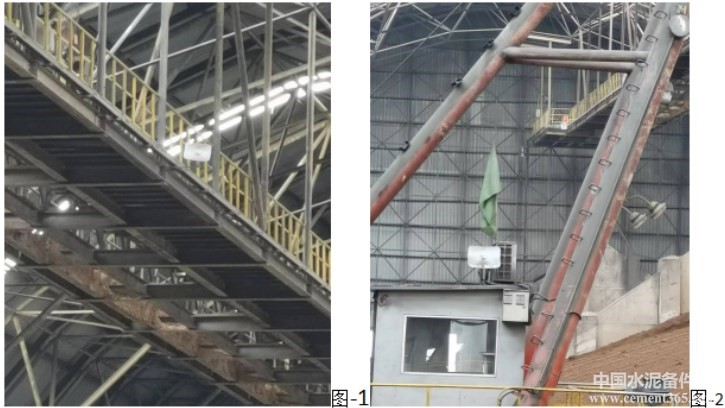

安装位置如图1，图2所示。

在信息化技术发展百花齐放的今天，水泥制造企业的现场设备远程控制一直是持续改造的重点工作，而实现设备远程控制，网络信号的稳定、高效往往决定了改造项目的成败。且制造业现场环境复杂，对网络传输设备要求较高，大功率无线网桥的高稳定性、远距离传输、高灵敏度、较强的抗干扰能力等满足了设备远程控制对网络信号稳定的高要求。无线网桥在本次改造中的应用，为设备远程控制系统在复杂环境中的使用提供了一条新的解决方法，使设备远程控制系统更加稳定、良好的运行，彻底杜绝了因网络信号问题产生的设备故障和损失，具有良好的经济效益。
