技术丨如何使料位仪实现低成本数据传输

前言

成县祁连山水泥有限公司建设有一条日产3000吨熟料和一条4500吨熟料生产线，在其中熟料生产中，了解熟料库中熟料的的实时存量尤为重要，因此公司在熟料库库顶安装了雷达料位仪来实时监测，由于雷达料位仪需要安装到熟料库库顶，其距离地面基准较高，面临着如何与监测电脑实现稳定的数据传输，铺设线路困难且成本较高，后期维护线路难度大等难题，故现需要一种便于维护，成本较低且相对传输数据稳定的一种数据传输方式。

无线网桥实际上为无线网络的桥接，其利用无线传输方式实现在两个到多个网络之间搭建通信，从通信机制上可分为电路型网桥和数据型网桥。其中我们采用的数据型网桥采用IP传输机制，接口协议采用桥接原理实现，其在2.4G或5.8G的免申请无线执照的频段的特性决定了在长距离数据传输中相对于传统有限网络有着更容易搭建部署的优势。

无线网桥传输标准常采用802.11b或802.11g、802.11a和802.11n标准，802.11b标准的数据速率是11Mbps，在保持足够的数据传输带宽的前提下，802.11b通常能够提供4Mbps到6Mbps的实际数据速率，而802.11g、802.11a标准的无线网桥都具备54Mbps的传输带宽，其实际数据速率可达802.11b的5倍左右，目前通过turb和Super模式最高可达108Mbps的传输带宽；802.11n通常可以提供150Mbps到600Mbps的传输速率。一般情况下其传输数据的速率和稳定性可以得到保障。

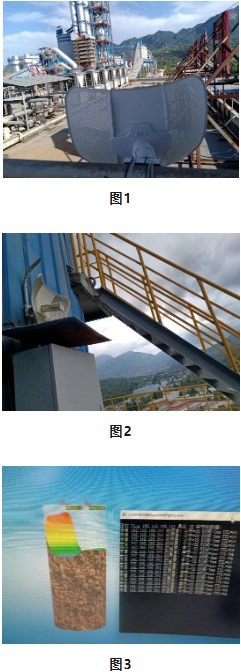

首先我们将现场的雷达料位与无线网桥通过POE来与雷达料位仪连接好，数据传输端口与雷达料位仪连接，网桥供电端口直接与无线网桥连接，DC12~24V是通过电源适配器接入到220V交流电来给网桥供电，根据同样的方法将另一个无线网桥的数据接口接到检测电脑的网卡或者其上位交换机，在安装完成后还需库顶调整好网桥角度，使两个网桥的天线尽量保持相向状态，以保证数据传输的稳定性及高效性，如图，图1、2为分别为监测处与熟料库顶现场安装位置。

图3为检测电脑与现场料位仪数据传输的稳定性测试，可以看出数据传输具有一定的稳定性。

用常规方式来进行雷达料位仪与检测电脑之间的数据传输时，需要铺设较多的线缆来保证数据传输，且常规水泥厂的存料库顶一般离地面基准较高，铺设线路与线路后期维护有着一定的困难性与危险性，使用大功率无线网桥来实现两点的数据传输相较于传统线路传输拥有着更为方便快捷、经济且更好维护的优点。

作者：史亚平
