1  问题提出

  绿川水泥公司一台型号为HRI1900的生料立磨，产量50t/h。投产半年后，发现立磨连接磨辊的动臂轴出现窜动现象，导致动臂支撑轴一端滑动轴承的轴瓦端面出现严重压溃变形，拆开后发现轴颈和轴瓦表面均有磨损痕迹，轴瓦已报废。

  2  原因分析

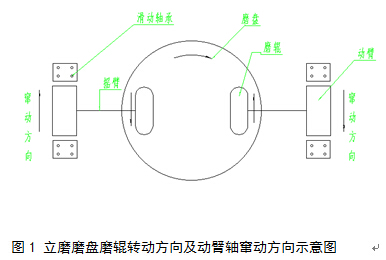

  该立磨磨盘直径Ф1900mm磨盘上设置两个磨辊，对称布置，磨辊通过摇臂与动臂连为一体，动臂在壳体外侧。磨辊抬起时，动臂有一定角度的转动。磨机工作时，磨盘向一个方向转动，磨辊在磨盘摩擦力作用下，进行转动，磨盘与磨辊的相对转动及磨辊对物料压力双重作用下，对物料进行粉磨。磨盘产生的摩擦力同时还给磨辊一个反力，这个力通过摇臂传到动臂上，使动臂轴向一个方向窜动，轴的窜动使轴肩接触到滑动轴承的轴瓦端部，长时间的作用，使轴瓦端部产生磨损和压溃现象。图1表示磨盘和磨辊转动及动臂轴窜动示意图。

  3  处理措施

  针对动臂轴窜动引起的不良现象进行了改进，设计一个支承装置用于支承动臂轴，支承装置安装后，限制了动臂轴的窜动，解决了轴瓦端部压溃和磨损的现象。

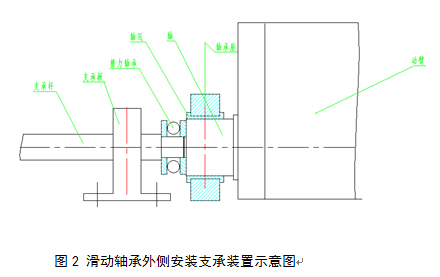

  支承装置如图2所示，在滑动轴承外侧，固定支承板，支承板上加工螺孔，支承杆上加工丝扣，与支承板为螺纹连接，可以调整长短距离。支承杆端部安装一个推力轴承，轴承的一端面与动臂轴相接触，即可以阻止动臂轴窜动，又不影响轴的转动。
