技术 | 窑头熟料库顶的隔热处理

(1)原因分析。我们知道，经篦冷机冷却的熟料温度设计值是环境温度加 65℃，实际夏季高温季节环境温度 40 ℃，冷却后的熟料温度可达 120 ℃左右。熟料从出篦冷机及输送到熟料库后降温缓慢，库内熟料传热给库顶平台及平台上的设备，特别当熟料库料位高时，熟料传热造成库顶房间内环境温度高达 85 ℃，链板机头轮轴承及减速机外壳温度达80℃。另考虑库顶平台灰尘较大，为满足环保要求，库顶房间做成了全封闭，因此通风不好造成库顶房间散热较慢。

(2)问题处理。熟料库顶及库顶平台均是钢结构，库顶平台用钢结构全封闭形成库顶房间，库顶平台结构是在型钢上面铺设δ6 花纹板。根据实际情况，我们首先将库顶平台上的袋收尘风机移位到地面，因风机重量2.1t，这样可以减轻库顶平台重量，并可消除库顶房间因风机运行产生的热量。其次在库顶平台上面增加隔热层（见图1），具体方案是：在原δ6mm 花纹板上面铺设50mm×5mm 扁钢，纵横间距1000mm；扁钢与原花纹板段焊，即隔300mm焊100mm，焊角高度5mm；扁钢之间填满岩棉进行隔热；全部扁钢之间填满岩棉后，在扁钢上面再铺设δ3mm花纹板。

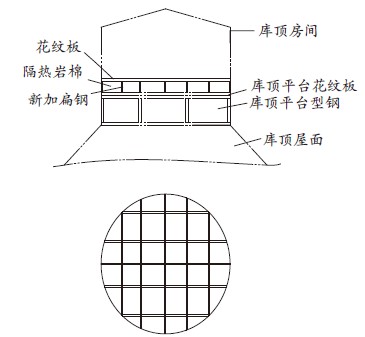

图1 库顶平台上面增加隔热层

(3)处理效果。经以上处理，夏季温度 40 ℃时，库顶房间内环境温度由 85 ℃降到 60 ℃，链板机头轮轴承外壳及减速机外壳温度≤60 ℃，达到了设备运行的温度要求。

(4)一点建议：以后设计时应将熟料库顶钢结构进行隔热处理。
