技术 | 水泥温度对新拌混凝土用水量与坍落度的影响

引言

新拌混凝土是指混凝土的各组成材料按一定比例配料、经搅拌均勻的混合物，在其未凝固前称为新拌混凝土，它最主要的性能是和易性。特别是当泵送预拌混凝土诞生以来，对新拌混凝土的性能——和易性要求更高。因此，通过我们多年来与搅拌站的交往，夏季反馈问题较多的是新拌混凝土的拌和用水量与坍落度损失大的问题。当然，影响这两个问题的因素很多，其中，水泥与外加剂的相容性对坍落度的损失影响较大，而水泥温度是影响水泥与外加剂相容性的因素之一。所以，对于水泥企业，在努力改善水泥性能的同时，不可忽视水泥温度的控制，把水泥温度对新拌混凝土性能的影响降低到最低程度。以下是我公司去年7月份开展的不同水泥温度下对新拌混凝土拌和用水量与坍落度的影响试验。

1.1 材料准备

试验水泥为我公司散装出厂水泥，试验砂、碎石、粉煤灰、聚羧酸减水剂为附近同一家搅拌站取的同批次的 材料，水为地下水。

1.2 试验室条件

室温22℃,湿度55%。

1.3 试验混凝土强度等级

同配比的C30混凝土强度等级。

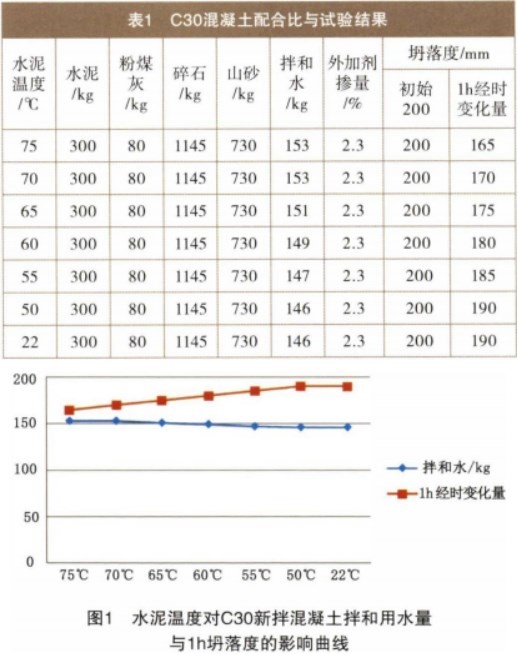

为了研究水泥温度对新拌混凝土用水量与坍落度的影响，对取的水泥分别在温度为75℃、70℃、65℃、60℃、55℃、50℃、22℃开展混凝土拌和物坍落度的试验，试验方法依据混凝土拌和物坍落度测定方法进行，试验结果见表1。水泥温度对C30新拌混凝土拌和用水量与1h坍落度的影响曲线如图1所示。

分析认为，水泥的水化速度随水泥的温度升高而加快，据李坚利、周慧群著《水泥生产工艺》介绍，水泥温度高，水泥的结合水越高。虽因水泥温度高增加了混凝土的拌和用水量，但水泥遇水时仍处于温度较高的时期，温度对水泥水化速率和减水剂的吸附速率产生影响，因水泥温度高，水泥水化速率加快，水化产物对减水剂的消耗增多，水泥与外加剂相容性差，使混凝土的树落度损失增大。

当水泥温度在50℃以下时，温度达不到对减水剂的吸附点。所以，温度对水泥的水化速度影响很小，减水剂吸附速率与水泥水化速率均较小，减水剂在水泥颗粒上吸附慢，水泥与外加剂相容性好，使混凝土的坍落度损失减慢。

本次试验考虑到温度的效应，特别注意了在规定时间内完成混凝土拌制试验，所以，试验更具准确性。

(1) 随着水泥温度的升高，拌和用水量与坍落度损失增大，水泥与外加剂相容性差。水泥温度降低，拌和用水量与坍落度损失降低，水泥与外加剂相容性好。

(2) 从试验的水泥温度对C30混凝土的影响分析，高标号混凝土随着水泥掺量的增加影响会增大，低标号的混凝土随着水泥掺量的减少影响会减少。

(3) 从试验中得知，出厂水泥温度适宜控制不超50T。特别在夏季，应把出厂水泥温度作为重要的指标管控。

作者：李宏安，乔长坤，姬岚

所属：陕西北元集团水泥有限公司

来源：《中国水泥》

微信公众号：备件网（关注查询更多资讯）

（本文来源网络，若涉及版权问题，请作者来电或来函联系！）
