技术丨TSF系列正反转模块在企业特种起重设备上的应用

所属的成县祁连山水泥有限公司（以下简称：成县公司）现有一条3000t/d和一条4500t/d水泥熟料生产线，截止目前已连续运行14年之久，设计建造之初在厂区多处重要位置配置不同型号的特种起重设备二十余处用于起吊转运和大件维修，控制系统主要以传统的继电回路和线缆拖动手柄控制为主，在正常使用中故障率极高，由于控制系统所处位置普遍较高维修风险极大，操作人员随着手柄拖动也需频繁往复移动存在一定的人身安全风险；受水泥企业生产环境和产品本质的影响，传统的正反转动作元件需要至少两个以上的接触器配合完成，控制系统较复杂凌乱，灵敏度和稳定性受粉尘影响极大。所以针对此类需求解决现实问题，急需一种接线简单、维护方便、开关速度快、对电网冲击小，无噪音，寿命长，开关时无电火花产生，耐灰尘，防震、防潮、防腐的设备，使特种设备控制系统能够安全、稳定、高效运行。

一、TSF系列正反转模块原理

TSF系列正反转模块（以下称为三相电机正反转无触点接触器）原理是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件。用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。配合HSF系列电动葫芦控制箱，采用F21遥控器，可以控制上下/左右/前后三个运行方向，从而实现远程遥控操作。

二、技术特点

(1)高寿命，高可靠：正反转无触点接触器没有机械零部件，由固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成元器件的固有特性，决定了无触点接触器的寿命长，可靠性高。

(2)灵敏度高，控制功率小，电磁兼容性好：正反转无触点接触器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。

(3)快速转换：正反转无触点接触器因为采用固体器件，所以切换速度可从几毫秒至几微秒。

(4)电磁干扰小：正反转无触点接触器没有输入“线圈”，没有触点燃弧和回跳，因而减少了电磁干扰。大多数交流输出正反转无触点接触器是一个零电压开关，在零电压处导通，零电流处关断，减少了电流波形的突然中断，从而减少了开关瞬态效应。

三、现场安装接线图及使用

TSF系列配合HSF系列控制系统的配电控制采用变压器隔离，36V低压控制，确保检修安全。三个运行方向的主回路均有热过载断路器对负载进行短路和过流保护，有效防止烧坏电机。远距离控制方式有点动控制或自锁控制正反转运动方式的交流电机，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过载的电路。

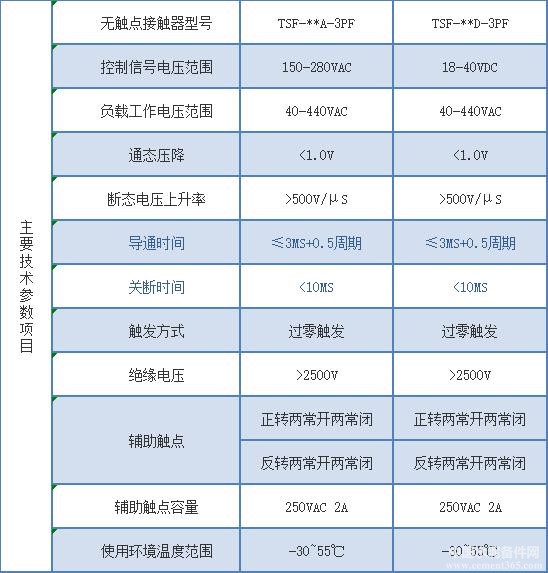

四、详细技术参数

注：TSF-40的辅助触点为：正转一常开一常闭，反转一常开一常闭

五、结束语
    特种设备是现代生活中必不可少的设备,因结构复杂、载荷多变、外形庞大、运行空间广、危险性大,由国家质量技术监督系统进行统一监管,目的就是为了对特种设备进行专业化管理,防止重大人身和设备事故的发生，水泥企业因其生产环境和条件的限制，特种起重设备一直是高危存在，TSF系列配合HSF系列控制系统的应用，可最大程度的保证企业的健康和安全运行。
