技术丨水泥生产线能源计量网络图的绘制及应用

引言

国家为促进重点用能单位有效节能降耗，要求重点用能单位加强能源计量管理，下发了《重点用能单位能源计量审查规范》等政策性文件，水泥生产企业应当结合《水泥生产企业能源计量器具配备和管理要求》等文件，完善计量器具的管理和配备，并合理绘制能源计量网络图来加强对能源计量的管理。对企业而言，合理清晰的计量网络图可以有效提高企业的能源计量与管理水平，对能源成本节约有重要的意义。

能源计量网络图绘制的主要依据为（GB/T 35461-2017水泥行业能源器具配置和管理要求》和（GB/T 33656-2017企业能源计量网络图绘制方法》。

（1）界定用能单位及计量层级。用能层级从上到下依次为用能单位、次级用能单位、主要用能设备，其中，用能单位即水泥生产企业，次级用能单位为企业下属的用能核算单位，在我公司内就主要包括熟料生产线、水泥粉磨生产线、破碎生产线、冶金辅料生产线等。主要用能设备为在次级用能单位内用能量超过一定的限定值，且需要单独进行能耗考核的设备，如生料磨、煤磨、回转窑、熟料产线系统风机、辐压机、球磨机等。在《GB17167-2006用能单位能源计量配备和管理通则》中，主要用能设备（电力）中的限定值为100kW以上，因水泥企业大功率用电设备较多，对于此标准不是太适用，故结合自身实际情况采用GB/T35461中的要求单独进行能耗考核的设备作为主要耗能设备。

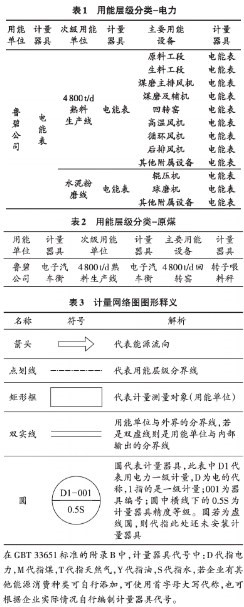

与用能单位、次级用能单位、主要用能设备相对应的计量器具等级为一级、二级、三级。其中原煤主要计量器具为电子汽车衡、原煤皮带秤、转子喂料秤等。电力计量器具为电能表，气体计量器具为流量计、柴油汽油计量器具为燃油加油机等。以我公司的水泥及熟料产线中为例，将用能层级及对应计量器具整理如下（以电能与原煤为例，具体见表1，2）。

（2）理清网络图的构成及技术要求。能源计量网络图是组合了能源流向和能源计量点的网络图，包含图形和表格两个部分。图形部分标识出了各个用能单位及他们所在的层级、能源流动转化方向、各个用能单位测量点的计量器具信息，同一用能层级应当在同一水平线上，各层级能源流动使用带箭头连线连接。主要图形符号解析见表3。

在能源计量网络图中的表格部分主要列出了计量器具的代号、名称、型号、管理编号、安装使用地点及所在计量层级等信息。需对全公司的计量器具进行摸排，对能源计量器具进行甄别筛选，制作能源计量器具台账，确定好相应的测量点以及所配备的计量器具的名称、型号、准确度等级等信息，计量器具统计要做到不遗漏，不重复。对于测量点缺失的计量器具，要尽快配备相应的计量器具，达到相应的配备要求。

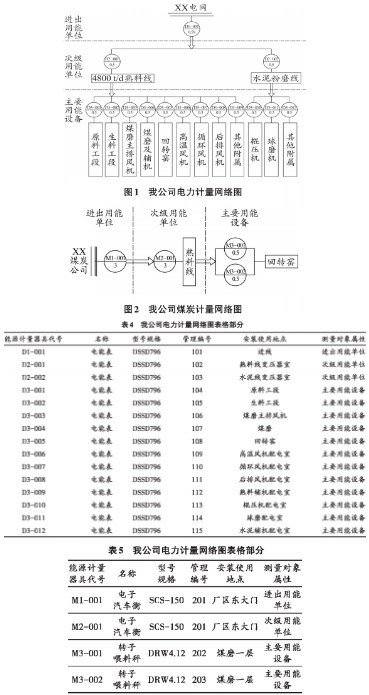

（3）梳理资料并绘制网络图。若企业有多种能耗种类，每种能源应单独绘制网络图，不得在同一网络图中出现多种能源。在绘制前将上述用能单位测量点与计量器具一一对应，测量点若有计量器具用实线绘制，若无计量器具用虚线表示。本次是使用的二维机械绘图软件CAXA进行绘制，我公司电能与原煤计量网络图表见图1~2，表4~5。

（1）能源计量网络图对数据质量的提升效果。提高计量数据质量。能源计量网络图的实际应用在数据采集方面的效果是最直接的，计量器具选型及配备合理性、计量层级细分程度及对应层级的器具准确等级，直接影响着企业的能源数据质量。数据质量不仅是指采集的精准度，更包括计量数据的细分情况，企业不仅需要有全公司或全产线的用能数据，更需要分工段甚至关键用能设备的能耗情况，其系统统计情况之重要性不言而喻。若企业没有较为细致的数据支撑，则用能单位的EnMS能源管理体系并没有较好的运行实施，对于能源目标分解、节能潜力挖掘、确定合理的能源绩效参数、能源管理方案目标及评审等后续工作也无从有效开展。

（2）能源计量网络图对计量器具管理的提升效果。完善计量器具配备。在能源计量网络图中，各种计量器具层级分明，对测量点的确定和把握清晰易懂，通过绘制已经对计量器具的配备安装情况有了较好的了解，企业可根据直观的能源计量网络图，建立计量器具维护管理台账。为后期的日常维护、巡检及校验等现场管理提供了便利条件。不同的计量层级对精确度要求也不同，网络图分明的层级可以帮助企业根据相关行业标准进行配备，确保各个测量点的计量器具精准度符合要求。

方便能源计量校验管理。计量网络图可帮助企业更好的辨别强制校验的计量器具，如用于贸易结算的汽车衡及电能表等进出用能单位的计量器具。进出次级用能单位与主要耗能设备等二三级计量器具为内部计量器具，以企业自主校准为主委托校验为辅。

（3）能源计量网络图在节能降耗的实际应用。为节能降耗提供支撑。通过绘制能源计量网络图，对用能层级得带看更好的分析，明确了能源计量并不是得到一个总的数据就好了，各个关键测量点均需要采集相关数据。通过对关键设备的能耗数据把握，进一步得到设备的单位产品能耗，了解能耗水平在同产线及同行业处于的能效水平，找到节能降耗点，对改造后的绩效进行评价。例如在我公司熟料产线中，通过完善计量器具，在各大风机等主要用能设备配置了单独电能表，通过单位能耗分析比后对2630余风风机（主电机功率900kW）进行了永磁电机改造，仅通过此次改造，风机吨熟料单耗降低了0.19kWh/t，年节约电量270000kWh以上，下一步根据单位能耗分析对标情况，将针对生料磨等大型磨机进行相应技术改造以节能降耗。

通过对我公司能源计量网络图的绘制，我们摸清了用能单位的层级关系，掌握了测量点能源计量器具的配备情况，提升了对能源计量管理业务能力，为以后建立系统的能源计量管理体系打下了坚实的基础。并且对以后的能源目标分解、能耗数据精准采集以及后续节能降耗工作提供了有力的理论支持。

作者：李金伟

所属：山东鲁碧建材有限公司

来源：《水泥工程》
